Démonter une manivelle de pédalier devient simple dès que le standard est identifié et que l’outil correspond vraiment au montage du vélo. Le vrai critère utile n’est pas de « forcer juste comme il faut », c’est de savoir si l’on a affaire à un axe carré, un système cannelé type Octalink/ISIS, ou un axe intégré comme Hollowtech II, GXP ou DUB.
Un craquement à chaque coup de pédale, un jeu latéral, une vis abîmée ou un remplacement de plateau sont de bonnes raisons d’ouvrir cette zone. La mécanique impressionne souvent plus qu’elle ne résiste. Avec un espace stable, quelques gestes propres et un peu de méthode, l’opération reste accessible à un cycliste motivé, même sans gros bagage technique.
Pas le temps de tout lire ? Voici un résumé
- Axe carré et Octalink/ISIS demandent souvent un extracteur, les axes intégrés se retirent surtout avec clés Allen et outil de précharge.
- Une résistance anormale n’est pas un signal pour forcer, c’est souvent le signe d’un filetage mal engagé ou d’une pièce grippée.
- Graisser au remontage, nettoyer les filetages et respecter 35 à 50 Nm sur les vis concernées limitent bruits et usure précoce.
Choisir le bon système avant de démonter la manivelle du pédalier
Le premier tri à faire concerne le type de pédalier. C’est lui qui décide du reste. Beaucoup d’erreurs viennent d’un mauvais diagnostic au départ, avec un extracteur mal choisi ou une tentative de levier qui finit par marquer l’aluminium.
Sur le terrain, le scénario revient souvent. Un vélo de ville ancien cache un axe carré, un VTT du milieu des années 2000 roule parfois en Octalink ou ISIS, un vélo route ou gravel plus récent utilise fréquemment un axe intégré avec roulements externes visibles. Une minute d’observation évite une heure de galère.
Reconnaître un axe carré, un pédalier cannelé ou un axe traversant
Un axe carré montre, après retrait de la vis centrale, une extrémité en forme de pyramide carrée. La manivelle tient par emmanchement serré. Sans extracteur, elle ne vient presque jamais proprement.
Un montage Octalink ou ISIS présente des cannelures internes. Le principe reste proche, mais l’outil doit être compatible, souvent avec un embout plus large. Sur un système comme Hollowtech II, la logique change : l’axe fait corps avec une manivelle et traverse le cadre. Là , on desserre d’abord la manivelle opposée, puis on sort l’ensemble.
Combien de démontages ratés commencent par un « ça devrait aller avec cet outil » ? En mécanique vélo, le « à peu près » coûte vite un filetage.
Pour aller plus loin sur l’identification et la méthode selon la marque, le guide sur le démontage d’un pédalier Shimano aide à visualiser les différences de montage les plus courantes.

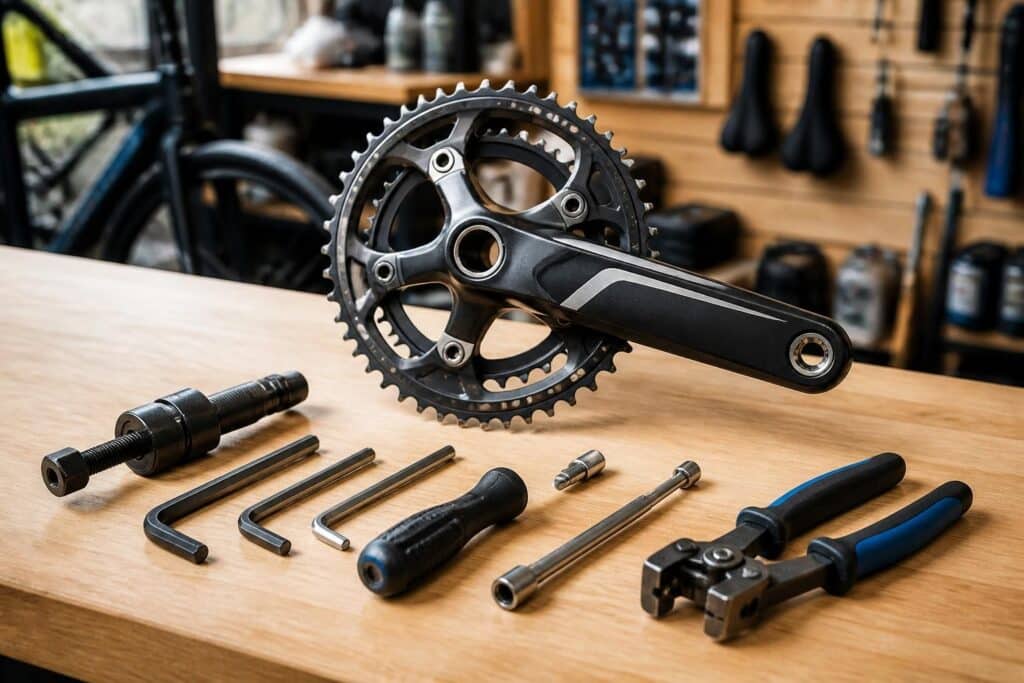

Les outils utiles pour démonter une manivelle sans abîmer le vélo
Le bon outil fait gagner du temps, mais surtout il protège les pièces. Une pince multiprise sur une cuvette, un tournevis en levier sur une manivelle ou une clé mal ajustée sur une vis centrale laissent des traces immédiates et compliquent le remontage.
Le kit minimal dépend du montage. Sur certains vélos, une simple clé Allen et un petit outil de précontrainte suffisent. Sur d’autres, l’extracteur de manivelle reste la pièce maîtresse. Le plus rentable n’est pas l’outil le moins cher, c’est celui qui s’engage bien du premier coup.
La caisse Ă outils qui tient la route
Avant de commencer, mieux vaut réunir :
- Une clé Allen de 5 mm ou 8 mm selon la vis de serrage
- Un extracteur de manivelle adapté au standard
- Une clé à pédale si les pédales doivent être retirées
- Une clé pour boîtier de pédalier si le démontage va plus loin
- Un dégraissant, un chiffon propre et une graisse au lithium ou pâte anti-grippage
- Un pied d’atelier, ou au moins un appui stable contre un mur
Quand le doute existe sur l’outil, mieux vaut vérifier les critères de compatibilité d’un extracteur de pédalier ou d’un extracteur de manivelle vélo avant d’acheter. La différence entre un modèle universel théorique et un outil vraiment adapté se sent dès les premiers tours de filetage.
Tableau pratique pour choisir l’outil selon le pédalier
| Type de pédalier | Outil principal | Accessoire utile | Point de vigilance |
|---|---|---|---|
| Axe carré | Extracteur standard | Clé Allen de 8 mm | Visser l’extracteur bien droit pour préserver le filetage de la manivelle |
| Octalink / ISIS | Extracteur avec embout large | Dégraissant | Vérifier que l’embout n’entre pas trop profondément dans l’axe |
| Shimano Hollowtech II | Clé Allen de 5 mm | Outil de bouchon de précharge | Ne pas oublier la plaque de sécurité sur la manivelle gauche |
| SRAM GXP / DUB | Clé Allen de 8 mm | Graisse au lithium | Contrôler l’entretoisage et l’état des roulements au remontage |
Ce tableau donne une base fiable. Ensuite, il faut regarder la pièce réelle. Certaines versions anciennes, certaines manivelles aftermarket et quelques montages artisanaux demandent une vérification supplémentaire. C’est le détail qui évite la casse.
Démontage de la manivelle pédalier, les étapes qui évitent les erreurs
L’ordre des opérations compte autant que la force appliquée. Retirer la chaîne des plateaux limite les coupures et salissures. Déposer les pédales n’est pas toujours obligatoire pour sortir les manivelles, mais cela libère l’espace et rend le geste plus propre, surtout sur un vélo posé au sol.
Le principe reste simple : retirer la fixation, engager l’outil correctement, pousser ou extraire sans à -coup. Une sensation de blocage franc doit faire lever le pied. Le métal parle vite quand quelque chose se met de travers.
Retirer d’abord les pédales et la vis centrale
Pour les pédales, il faut retenir le sens de filetage. La pédale droite se dévisse dans le sens antihoraire. La pédale gauche se dévisse dans le sens horaire. Cette inversion piège souvent les débutants. Un coup net, bien placé, fonctionne mieux qu’une longue traction hésitante.
Une fois la zone dégagée, il reste à enlever le cache-poussière s’il y en a un, puis la vis de maintien avec la clé Allen adaptée. Si la tête de vis commence à souffrir, mieux vaut s’arrêter tout de suite et vérifier la bonne dimension. En cas de doute sur une tête marquée, ce point précis sur une vis de pédalier abîmée peut éviter d’aggraver la situation.
Utiliser l’extracteur sans massacrer le filetage
L’extracteur a deux parties : un corps fileté qui se visse dans la manivelle et une tige qui pousse contre l’axe. Le bon réflexe consiste à visser d’abord le corps à la main, jusqu’à sentir un engagement fluide et bien perpendiculaire. Si ça accroche ou si ça rentre de biais, il faut recommencer.
Ensuite seulement, la tige de poussée entre en jeu. Le serrage doit rester progressif. La manivelle finit par se décoller. Pas besoin de violence. Une extraction propre laisse une pièce réutilisable, ce qui change tout si le but est un simple entretien.
Le cas particulier des pédaliers à axe intégré
Sur un Hollowtech II, il faut desserrer les deux petites vis de la manivelle gauche, retirer le bouchon de précontrainte avec l’outil adapté, puis relever la sécurité si le modèle en possède une. La manivelle gauche sort alors facilement. L’axe et la manivelle droite se poussent ensuite vers l’extérieur.
Sur du GXP ou du DUB, la logique voisine demande surtout de rester attentif aux entretoises et à l’ordre des pièces. Une photo prise juste avant le démontage rend souvent service au remontage. Simple et efficace.
Quand une manivelle résiste, les bons réflexes avant de forcer
Une pièce qui ne vient pas raconte souvent une histoire simple : corrosion, absence de graisse au dernier montage, extracteur mal engagé, ou boîtier resté en place des années. La mauvaise réponse consiste à doubler la force sans corriger la cause.
Entre l’aluminium d’une manivelle et l’acier d’un axe, l’humidité fait parfois son travail lentement. Résultat, l’ensemble semble soudé. C’est fréquent sur les vélos qui dorment dehors ou roulent toute l’année sans entretien profond.
Dégrippant, temps d’attente et contrôle de l’alignement
Le premier levier, c’est le temps. Un dégrippant appliqué dans la zone de contact ou sur le filetage concerné, puis laissé en place plusieurs heures, change souvent la donne. Le deuxième levier, c’est l’alignement de l’outil. Beaucoup de résistances viennent d’un extracteur vissé trop peu profondément.
Un manche plus long aide parfois. Seulement si l’outil est bien en place. Sur un cadre carbone, toute source de chaleur doit rester très prudente. Si le doute s’installe, un atelier vélo coûte moins cher qu’une manivelle ou qu’un cadre abîmé.
Sans extracteur, possible mais rarement une bonne idée
Il existe une méthode de dépannage avec maillet en caoutchouc ou cale en bois sur des montages très simples et peu serrés. Elle peut fonctionner. Elle peut aussi déformer la pièce, marquer l’axe ou fragiliser l’ensemble. Ce n’est pas le bon plan pour une première intervention.
Mieux vaut attendre l’outil adapté. Un démontage retardé de 48 heures vaut largement mieux qu’un remplacement imprévu.
Après démontage, ce qu’il faut vérifier avant de remonter
Le meilleur moment pour entretenir le pédalier, c’est quand tout est ouvert. Les roulements deviennent visibles ou accessibles selon le système. Les surfaces de contact, les filetages et l’axe montrent enfin leur vrai état. C’est là que se jouent le silence, la fluidité et la durée de vie.
Un pédalier propre tourne mieux. Il grince moins. Et il vieillit mieux. Sur un vélo utilisé chaque semaine, un entretien annuel de cette zone reste une base solide.
Nettoyage, graisse et couple de serrage
Le nettoyage doit ĂŞtre simple et complet :
- Essuyer les saletés et l’ancienne graisse avec chiffon et dégraissant
- Contrôler l’état des roulements et la présence de jeu
- Vérifier le filetage de la manivelle et celui du boîtier
- Appliquer une fine couche de graisse sur les surfaces de contact
- Respecter les couples de serrage indiqués par le fabricant
Sur beaucoup de montages, les vis concernées se serrent dans une zone située entre 35 et 50 Nm, selon la pièce et la marque. Un sous-serrage crée des bruits et du jeu. Un serrage trop fort peut casser une vis ou fatiguer la manivelle. Là encore, la précision gagne.
Pour prolonger la durée de vie après intervention, ce guide sur l’entretien des manivelles de vélo complète bien les vérifications de base, tout comme ce repère sur le choix des roulements de vélo si le boîtier montre des signes de fatigue.
Choisir entre faire soi-mĂŞme et passer par un atelier ou un outil de suivi
Tout le monde n’a pas envie d’acheter un extracteur pour une intervention unique. C’est un critère raisonnable. Si le vélo a un montage rare, une vis grippée, un filetage abîmé ou un boîtier press-fit délicat, l’atelier spécialisé reste une option logique, neutre et souvent rentable.
Pour un pratiquant régulier, il peut aussi être utile de garder une trace des entretiens dans une application de suivi ou un carnet simple. Date du démontage, bruit repéré, graisse utilisée, couple appliqué, remplacement d’un roulement : ces notes évitent les réparations floues six mois plus tard. Même logique pour un club, une salle avec atelier partagé ou un préparateur qui suit le matériel d’un cycliste engagé sur plusieurs sorties par semaine. Le gain se voit dans la continuité, pas dans le gadget.
Ceux qui roulent en tout-terrain peuvent aussi creuser des cas plus spécifiques avec le démontage d’un pédalier VTT ou le changement de pédalier VTT, car la boue, les lavages répétés et les chocs modifient souvent les besoins d’entretien.
Faut-il toujours enlever les pédales avant de démonter une manivelle ?
Non, ce n’est pas systématique. Mais les retirer libère de la place, réduit les risques de blessure et rend l’extraction plus confortable, surtout sans pied d’atelier.
Quel est le signe qu’un extracteur de manivelle est mal engagé ?
Si l’outil visse de travers, accroche dès les premiers tours ou demande une force anormale très vite, il faut l’enlever et recommencer. Continuer abîme souvent le filetage.
Peut-on démonter une manivelle avec une clé Allen seulement ?
Oui sur certains axes intégrés comme Hollowtech II ou certains systèmes SRAM, non sur la plupart des axes carrés et cannelés qui demandent un extracteur.
Quand faut-il remplacer le boîtier de pédalier au lieu de simplement nettoyer ?
Un jeu latéral, un roulement rugueux, un craquement persistant malgré serrage correct ou une rotation qui gratte indiquent souvent qu’un remplacement devient plus logique qu’un simple nettoyage.
Quelle clé choisir pour démonter le boîtier de pédalier ?
Tout dépend du standard fileté ou press-fit. Il faut une clé compatible avec la forme exacte des cuvettes. Ce repère sur la clé de boîtier de pédalier aide à éviter l’erreur d’achat.
